[越玩越野] #悦享越野-哈弗H9改装# H9加装拖车接口详细作业

[复制链接]

1

主题

17

帖子

24

积分

新手上路

Rank: 1

积分
24
 楼主| 发表于 2019-10-6 15:17 | 显示全部楼层 |阅读模式

请尽快完成注册,获取更多会员权利

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
哈弗H9开了已经2年有余了,跑了近9万公里了。它带我去了很多原来没有去过的地方,库布旗,乌兰布统,翡翠岛,翁牛特,天路,板寺山,老掌沟,黄河原头,西藏…… 北极村,云南,新疆,海南岛……从东到西,从南到北……2 C: N/ e6 h+ I6 c' g! j

- |) d# L7 @- X) l) d- kH9因为它是一款多用途乘用车,乘坐比较舒适,我觉得这么定义这车还是比较合适的。因为它具有硬派越野车的特点,非承载车身。全时四驱。有低4驱动模式。当然其它的越野模式,如,沙地模式,运动模式,雪地模式,泥地模式……一般的轻度越野还是难不住的。+ h9 [* Y; H0 w4 l. ]! G9 d1 y' Y
去了这么多复杂的地形,经过各种路况的检验,哈弗H9还是不错的,是值得信赖的一部车。就这么说吧,你如果去一个景点玩,这台车能把你安全的拉去,又安全的拉你回来,让你玩好,玩得开心,我觉得这就是一台好车……
以下就看图说话啦

9 A. M- K1 S* w% r' }0 b3 I$ @/ p

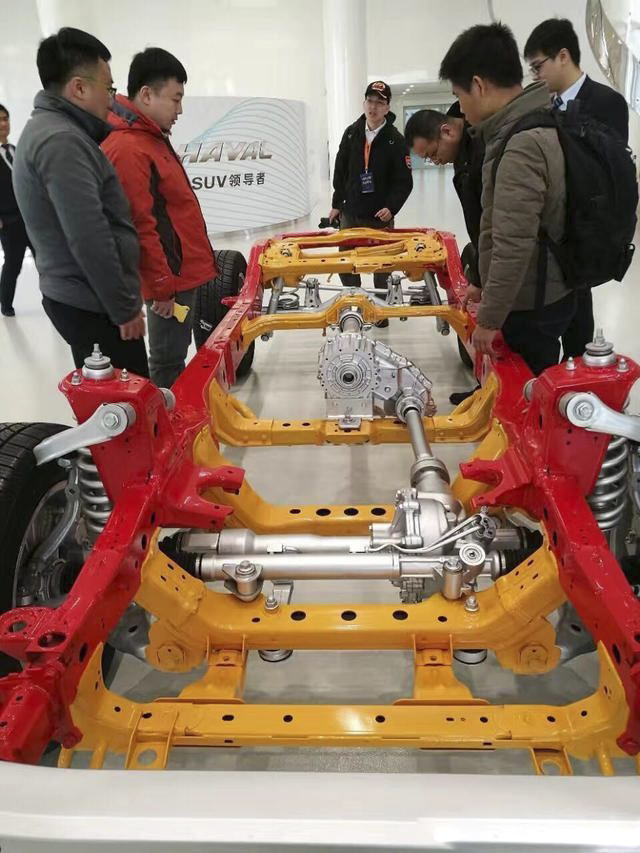

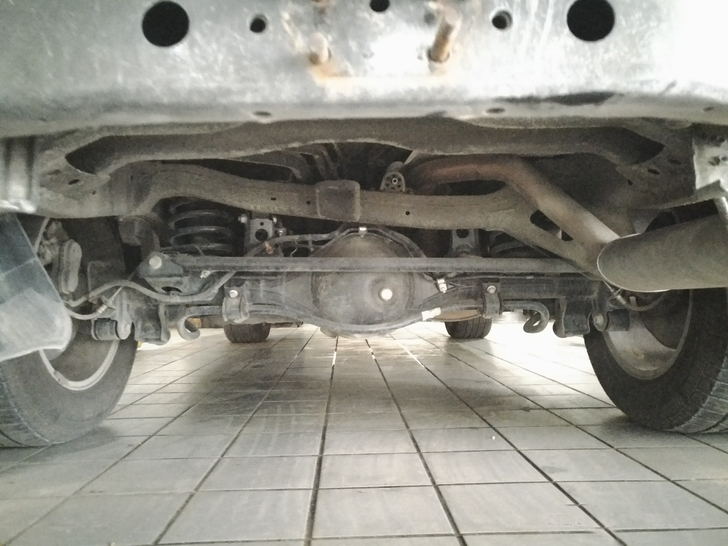

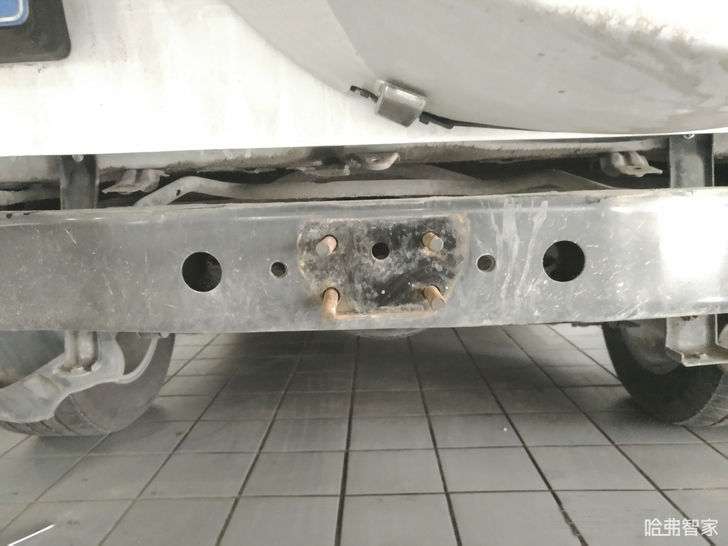

看到这样的非承载车身,你是不是立刻就觉得马上安全了许多呢?这就是哈弗H9的车身,非承载式车身,就是有大梁的。
* y; c' n* l0 Y, G# U

* @1 S4 G+ m8 Q
3 }: x6 ~% C8 h: B) u( ^# n
很多人,在研究H9的非承载车身,俗话就是带大梁的车,怎么有人说和陆巡一样的啊?真是如你所想,实际就是一样的。
2 e  |& N$ v, S1 g% V3 o
玩的地方多了,去的地方也多了。虽然是7座的车,但实际坐7个人后,车上就不能再装其它的东西了,空间有限啊,装不了东西怎么办?所以决定弄个拖车。问题就来了,拖车按交通规范是要有刹车灯,转向灯的。这些信号只能通过前车,即牵引车的接口接驳过来。& I4 T2 I6 g7 {0 q! w) S# n
说干就干,找到拖车接口,准备施工。这里要说一下,哈弗H9是具有拖车显示功能的(车研发的起点较高,是欧标高版本)。在仪表盘上,找到拖车接口显示项,就有显示,但没有激活。需要激活了,拖车接口就能用了。
6 y% y; A% j+ O( r* k
开始安装拖车接口。H9的原车出厂有拖车显示功能,但需要更换从仪表盘出来的线束,H9拖车是欧式标准,原设计是13针的。需要把后杠拆下,换上具有拖车接口的线束。也就是把后杠里面的线束换成具有拖车接口的线束,没明白吗?慢慢看图吧。  . F/ P9 Q' v3 H2 x# o
: |( t' U5 t$ x1 t$ d# M# V

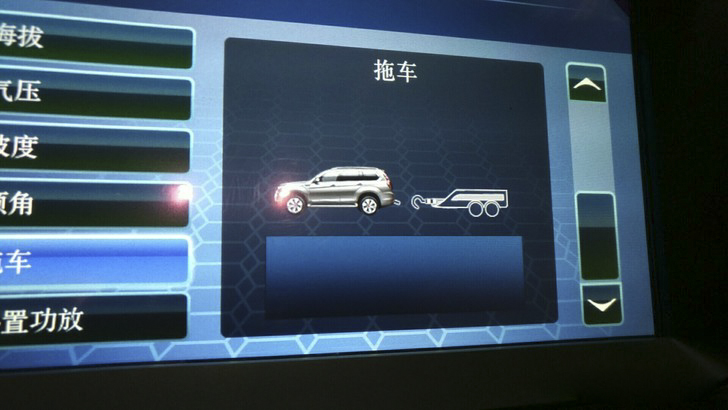

仪表盘上,拖车的显示,但没有激活。

1 l4 ?; Y! ^: T) ]( }% Z5 K
要更换的拖车接口

$ Y0 g2 D: c1 H- B
要更换的线束
H9是设计是欧标的13针接口,要增加的就是这个接口了。

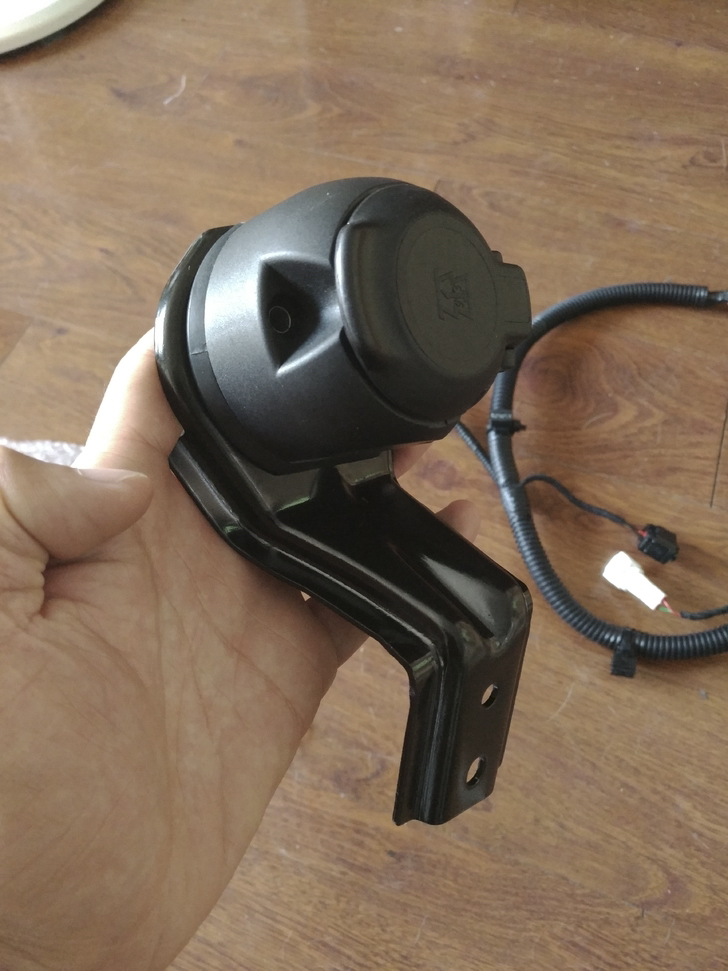

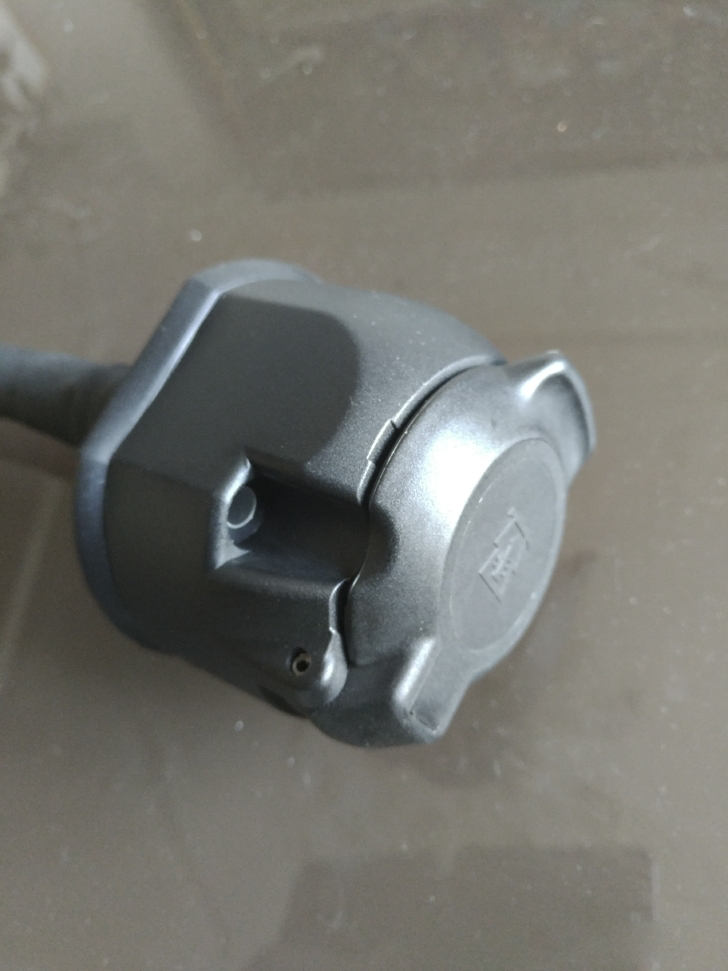

带支架的接口" {$ N, U9 w$ g/ k# d
细节图
+ G* V: D: m3 K( W0 s# t& R) P0 X

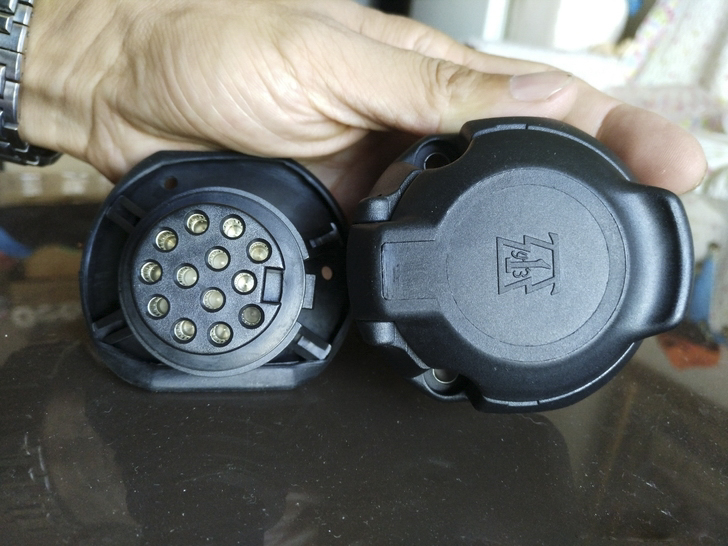

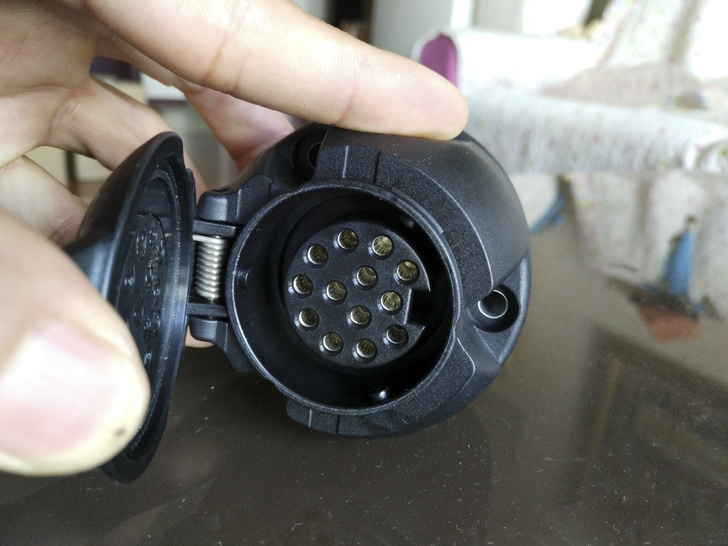

带保护盖细节图# D5 `+ c  |" g9 K3 ?" z1 _
右边是保护盖
/ _4 V( M' }( j  T+ E, s5 d
# ^9 [0 y- L) g- j' Y5 n; M
开始拆后杠( x) M: |  S  V, Y" Q

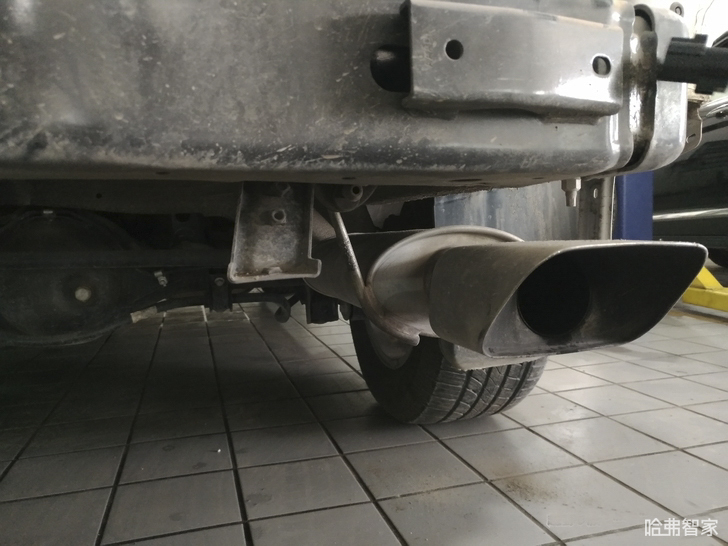

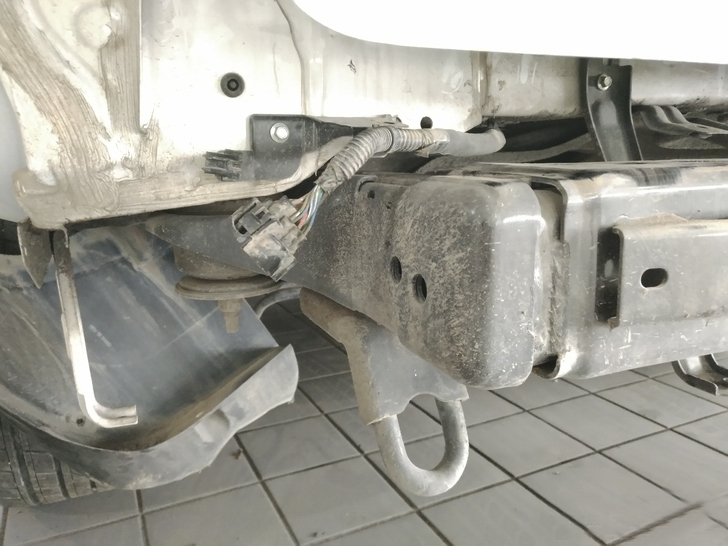

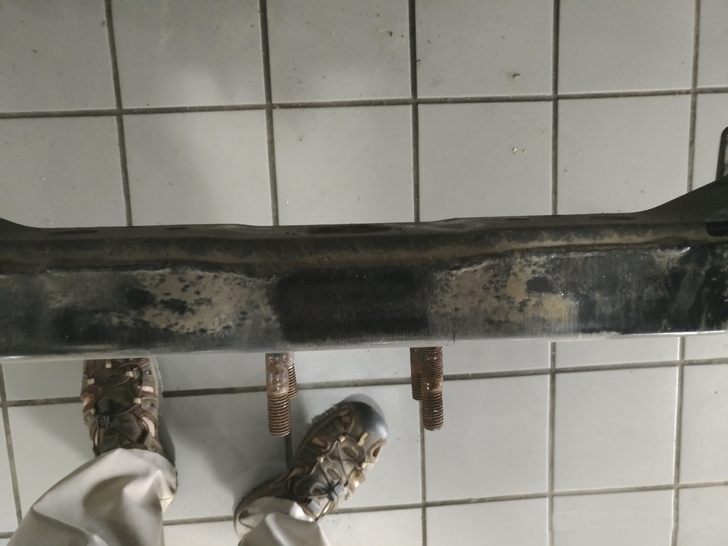

原车预留的安装拖车接口的螺丝孔,和支架
9 h& g8 p+ r/ p* O/ F
拆下后杠扣,开始更换线束,和原车一模一样
; i  @+ p0 @. v9 _$ e- [8 a: l

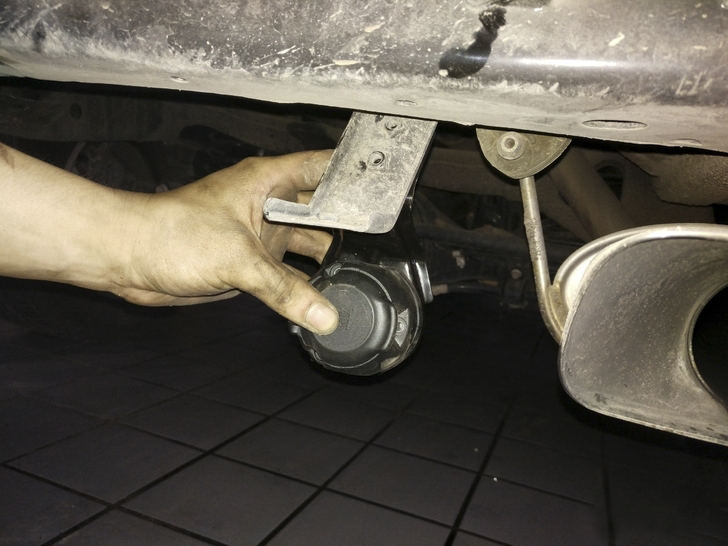

先比划好,就安装在这个位置。; p5 C, k* o3 y3 j+ q6 x0 G5 [- k
更换线束中6 J4 N' T; z* G& L
注意,原卡子一定要固定好。要牢靠。  6 \# o3 h$ U/ y2 B5 f7 f
更换好了。注意,原卡子一定要固定好。要牢靠。
, e+ S1 n- Y- d) y  f: g

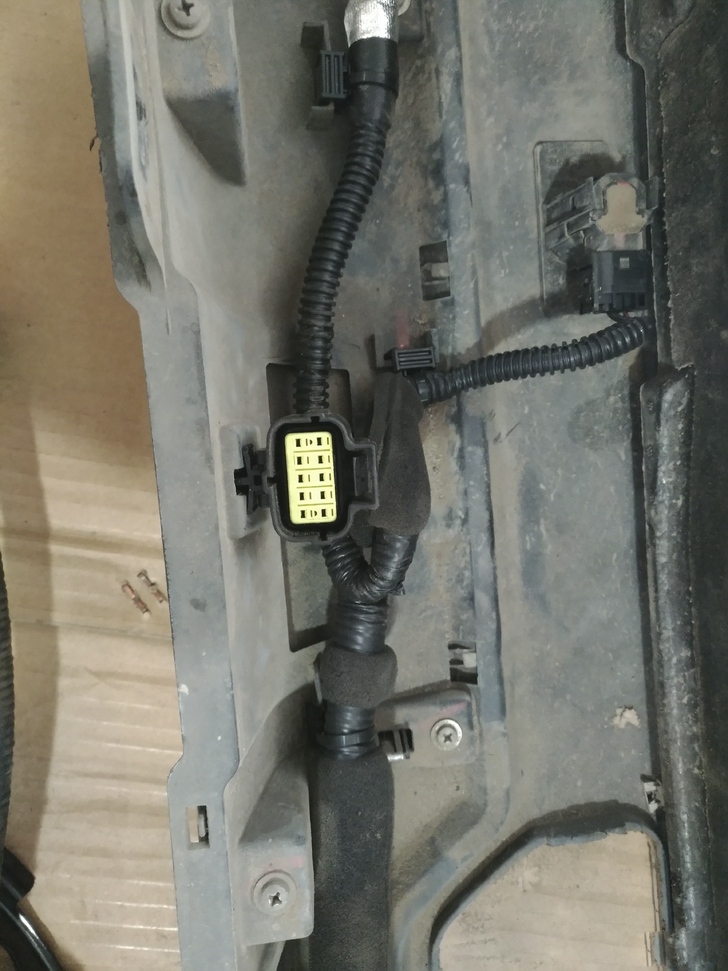

增加的拖车接口--黄色的即是
( _6 X+ @+ L& s- G. R) K% X4 u/ j
排气筒那做好防热措施(有铝箔包裹着,防热的)。不能马虎哟。  0 U; P6 f( ^* J% G7 W8 j% r

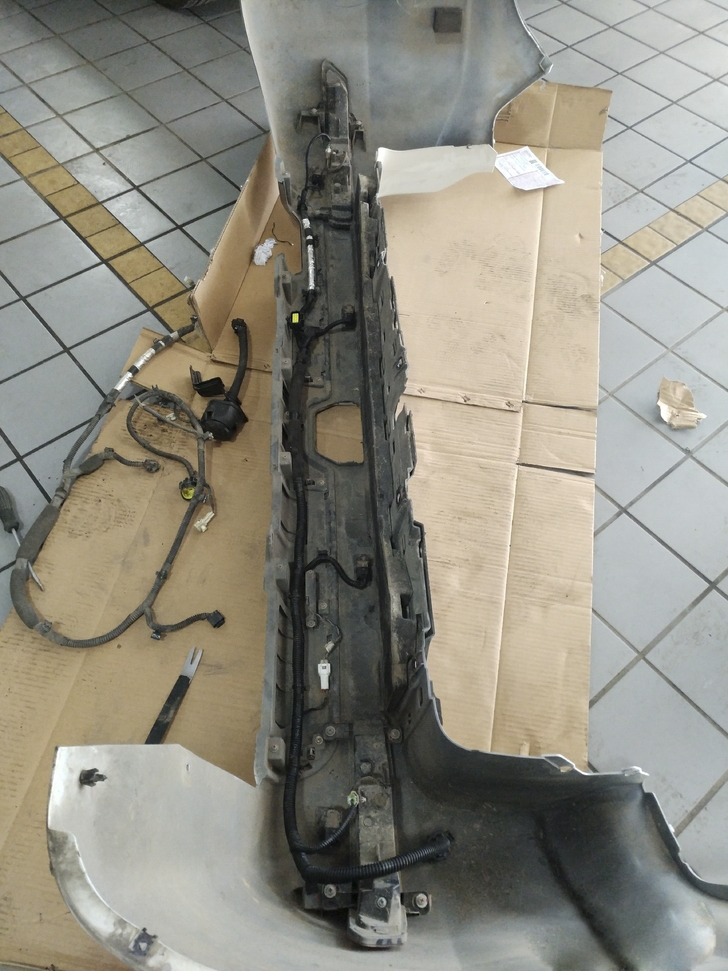

原车线拆下来的线束与更换后的对比  7 B$ a! K2 W/ z; `2 E# X: `
左侧的插口即是后杠的整个连接接口。
8 f6 R3 B+ N& O2 J
后杠右侧  . ~. j0 ~$ z) J! q: m% }; q! h

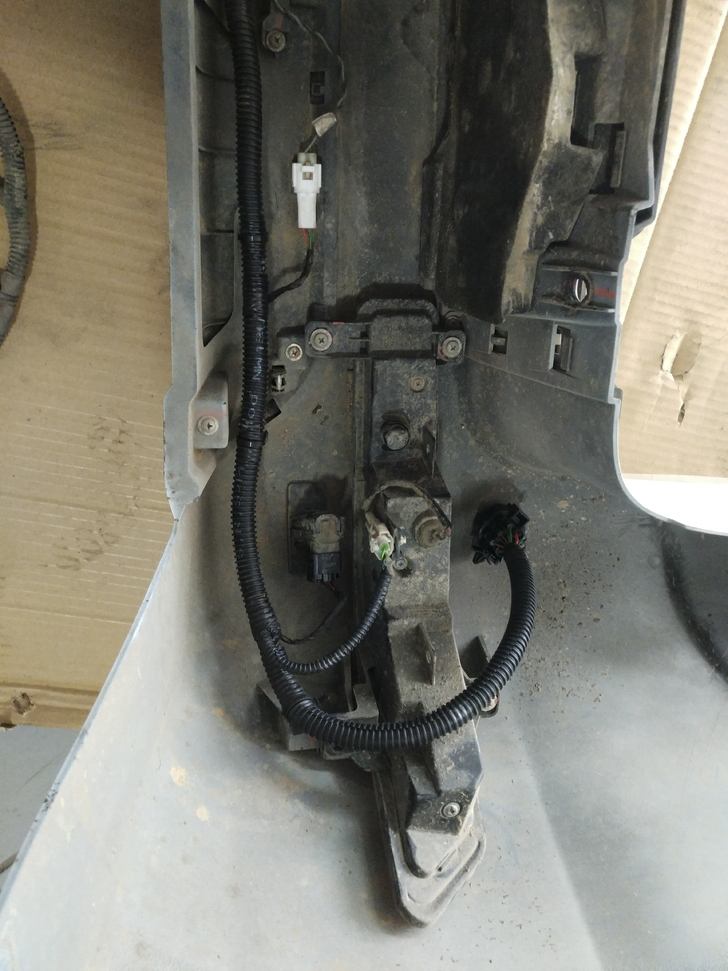

拖车钩这的细节图  ! X; O7 ~9 {# o  E/ H/ j! F
下方的细节图。看清楚  9 A. |. c3 [+ V: L

( w" U$ o& Q% |. c

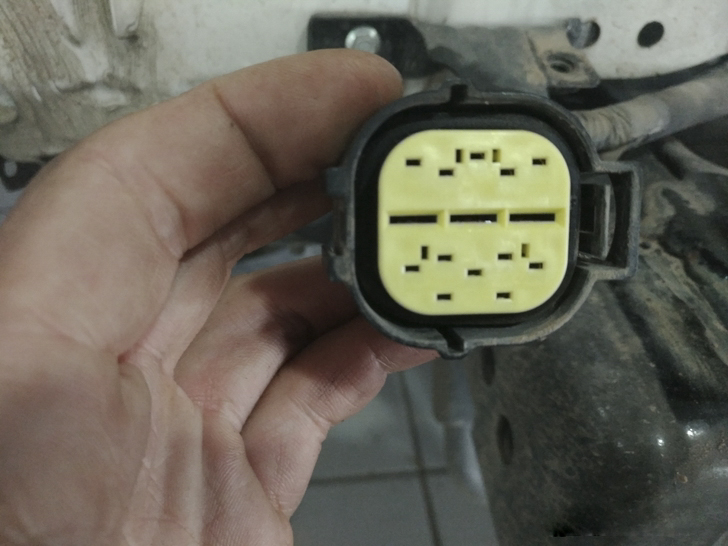

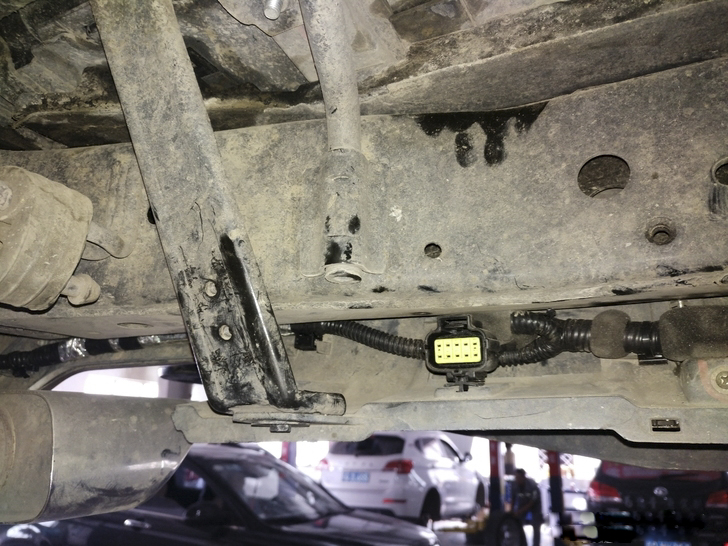

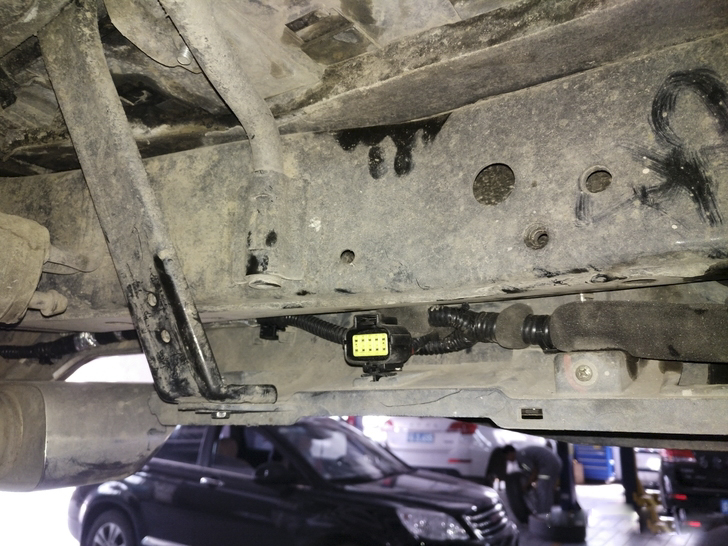

2 T6 Y4 K$ K, r. l. n1 }8 R从驾驶室内出来的,与后杠连接的插口。
% ^6 q- C1 v/ w2 O0 m9 h

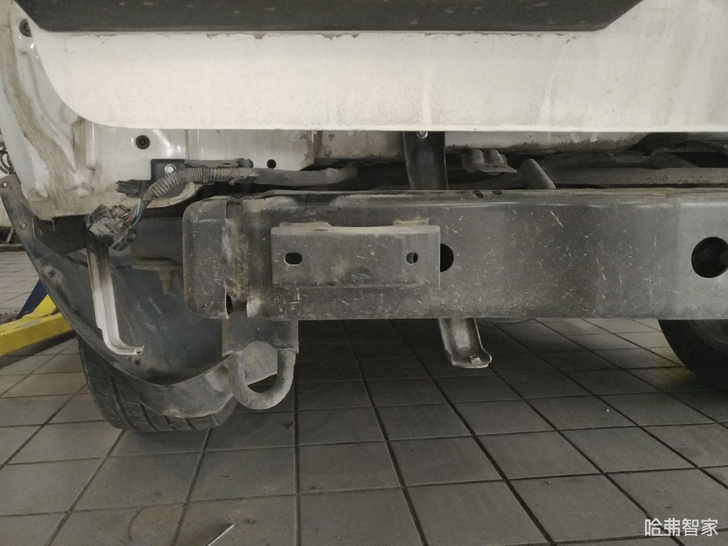

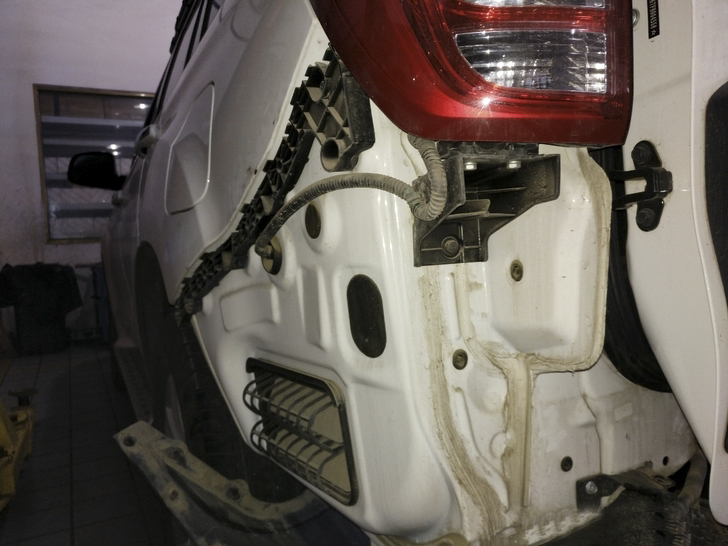

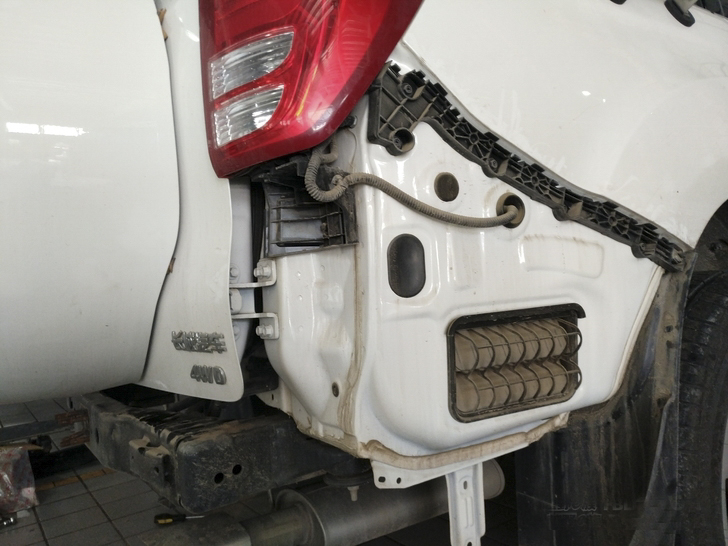

右侧与陆巡是一样的。看着眼熟吧?  5 V& D; A; P) y5 f* v
这个孔与陆巡也一样。左侧的。  % c' \! ^* o  y0 r# k1 Q* b; S

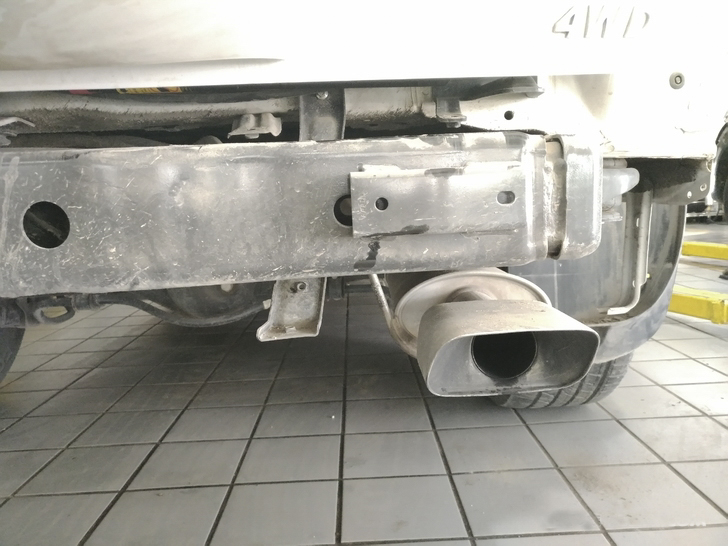

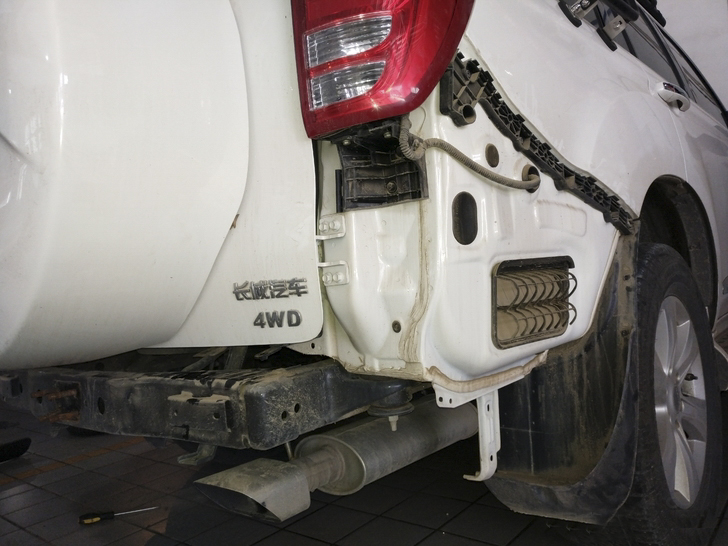

左侧后的照片,与陆巡太一样了。
/ H& k1 ]: d8 W
这个孔与陆巡也一样。右侧的。
( s$ m. u+ a2 }$ t% s$ s
哪里都与陆巡一样。  ; Q- f5 u1 C6 D; ]: V. n

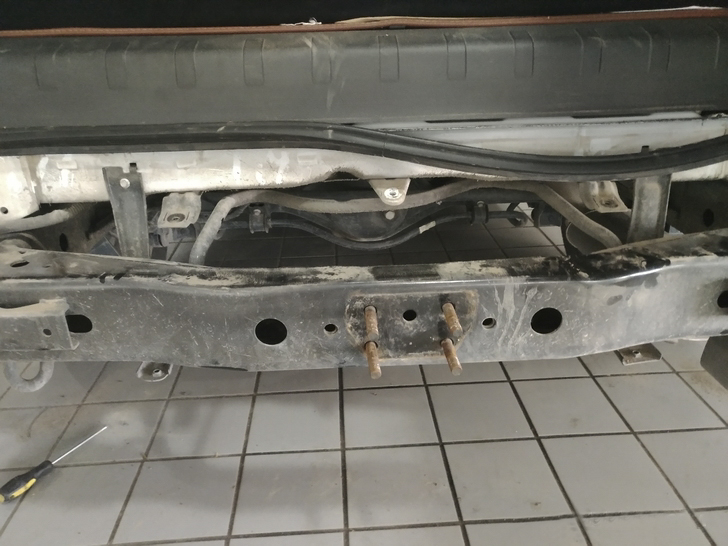

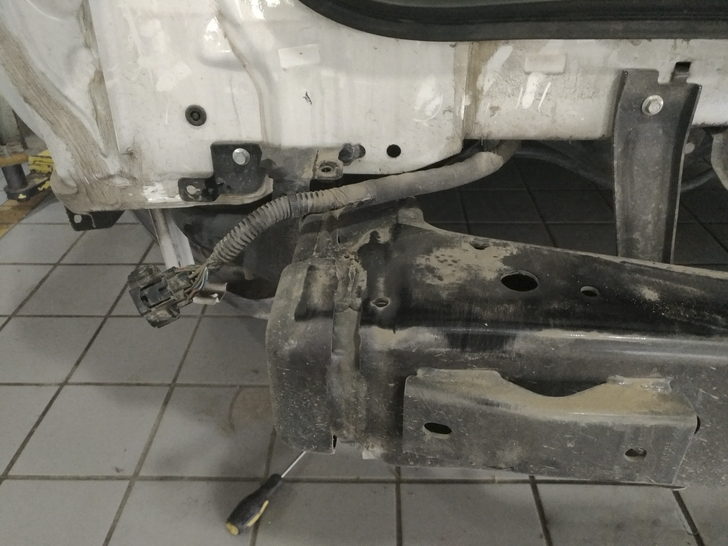

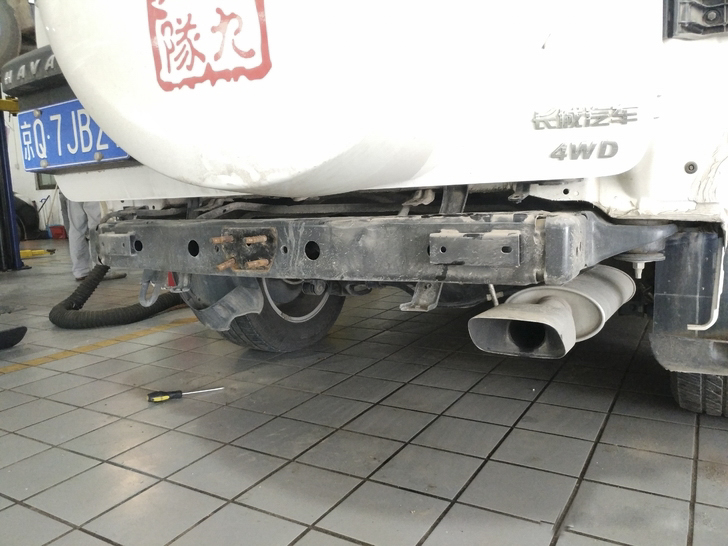

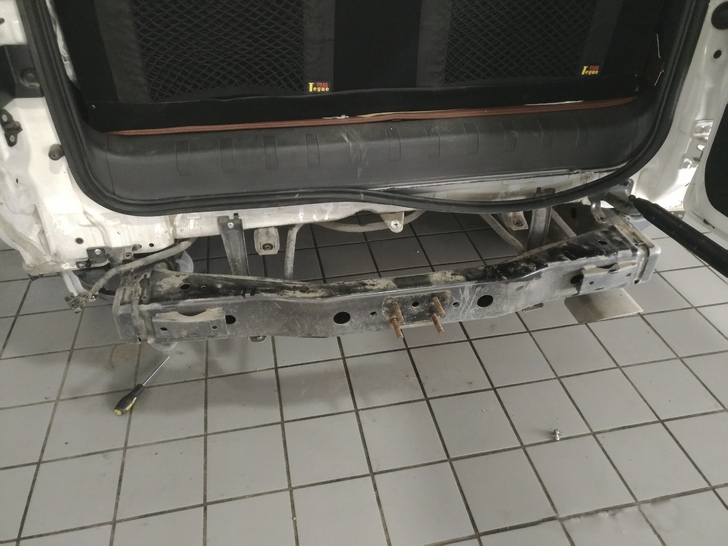

车拆下后杠的样子
; ?0 T  ], b9 D/ a, C+ _

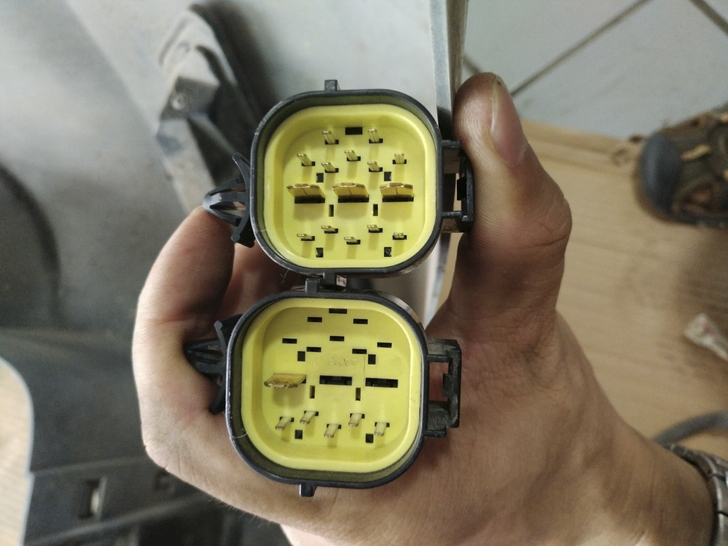

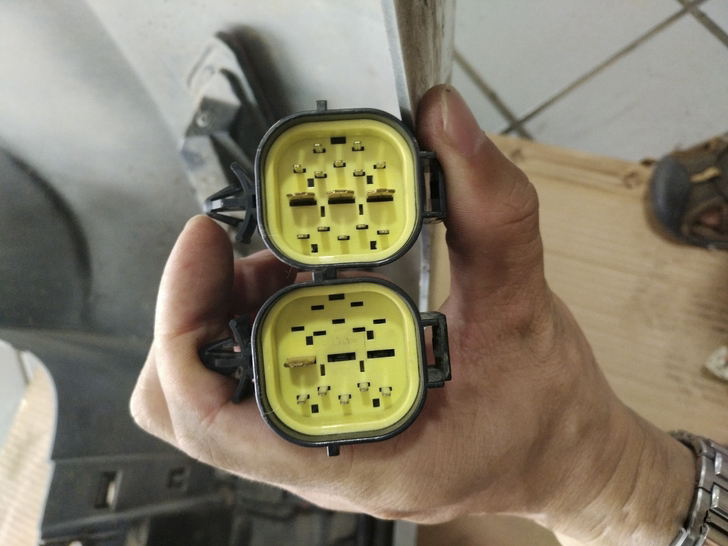

这里说重点啊,上面是更换的拖车接口,下面是原车拆下来的接口。少了什么?小针少了7针,大的少了两个电源的。

" @, B' W" A, p' _; M1 `$ L
再仔细比较一下,看清楚了  ) ]! d+ l# t4 ?) d! J  q, `* {4 C( N

! L8 b# J. R4 R# m

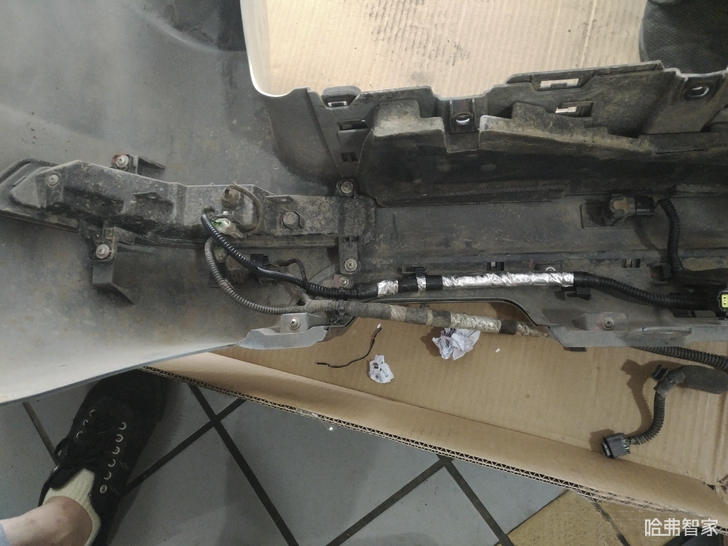

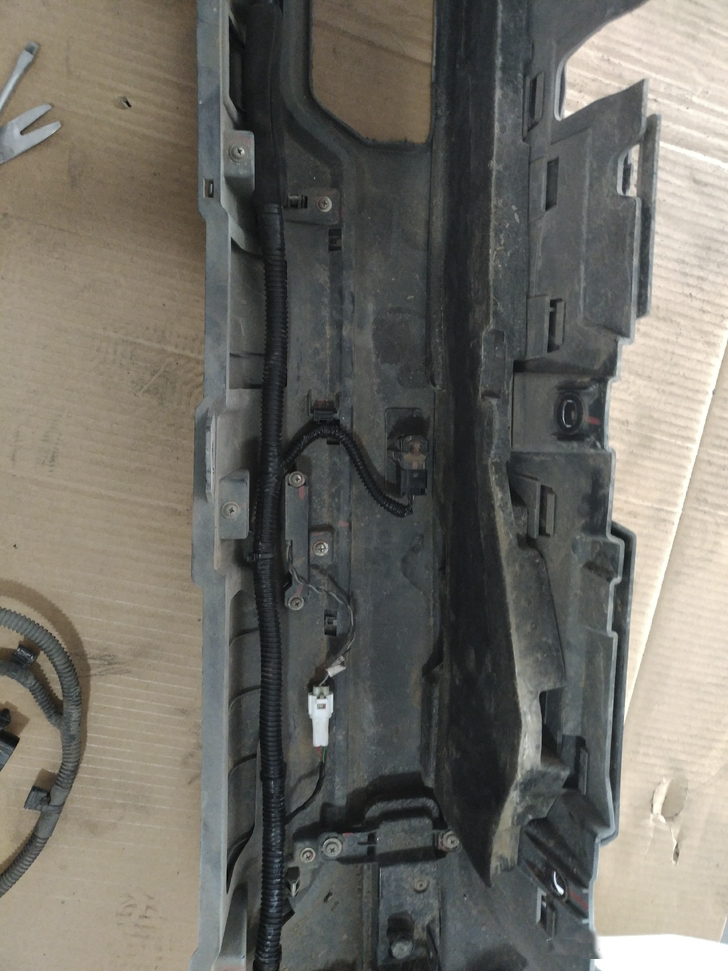

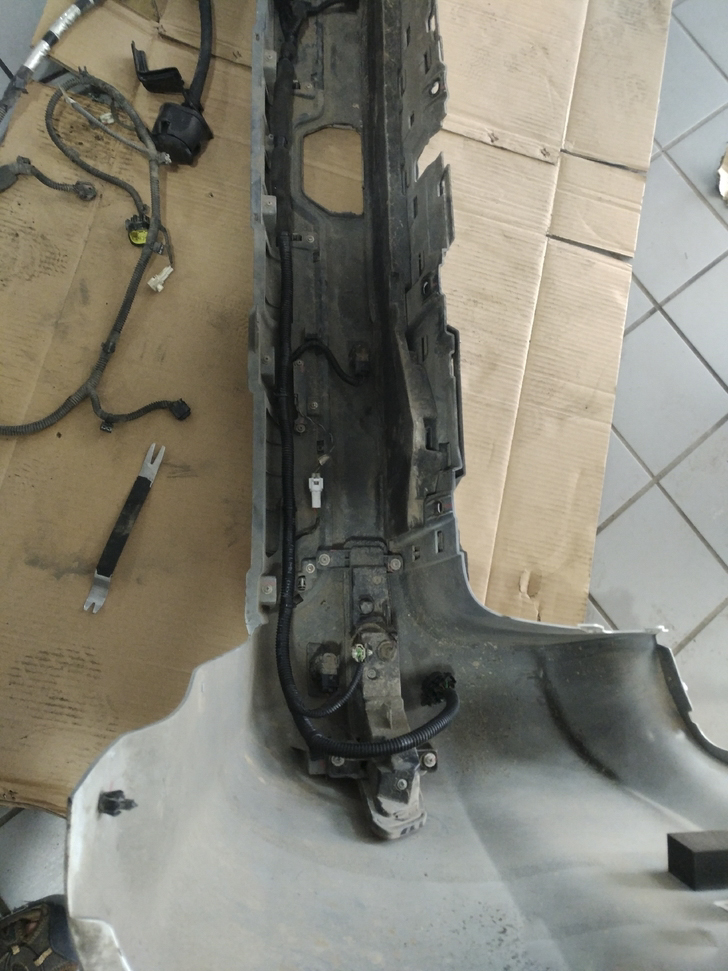

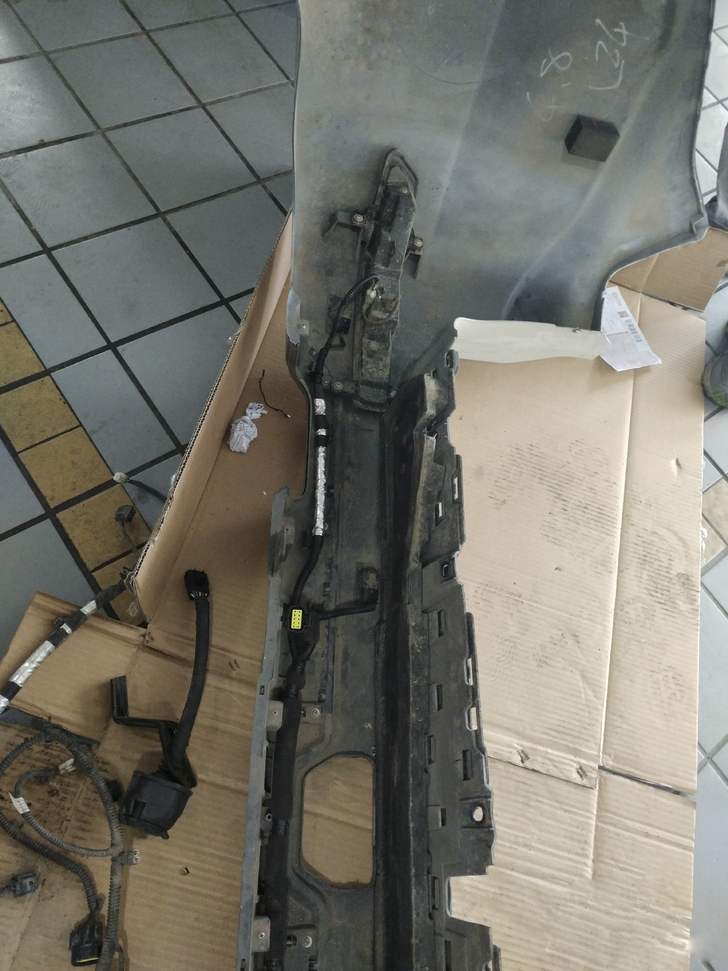

后杠的一半。
( O% k9 K0 S& Y% h) w" ~( _

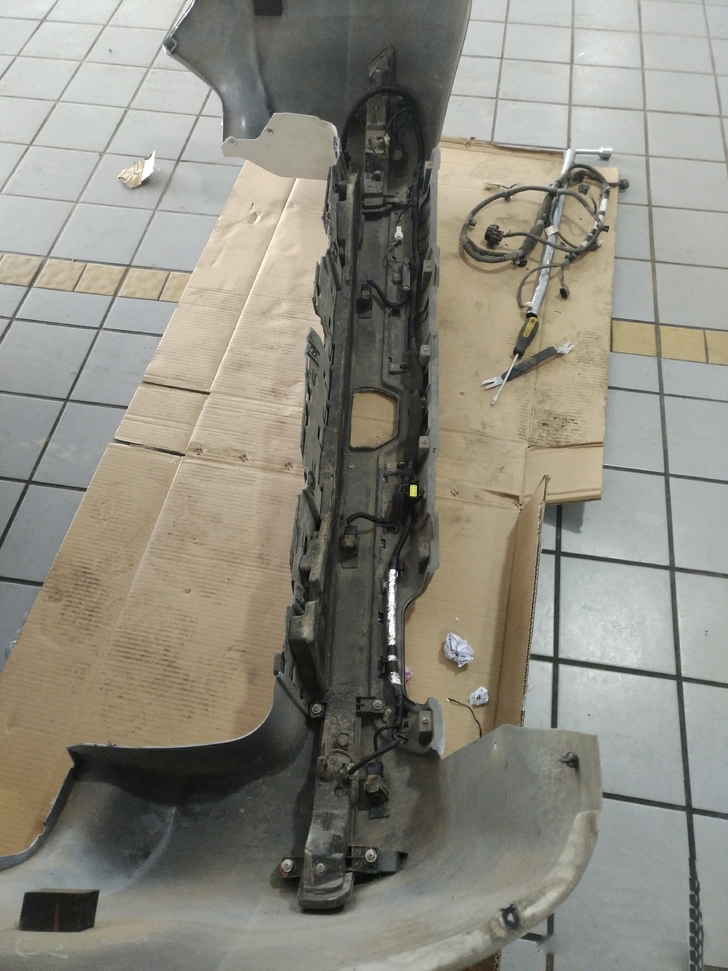

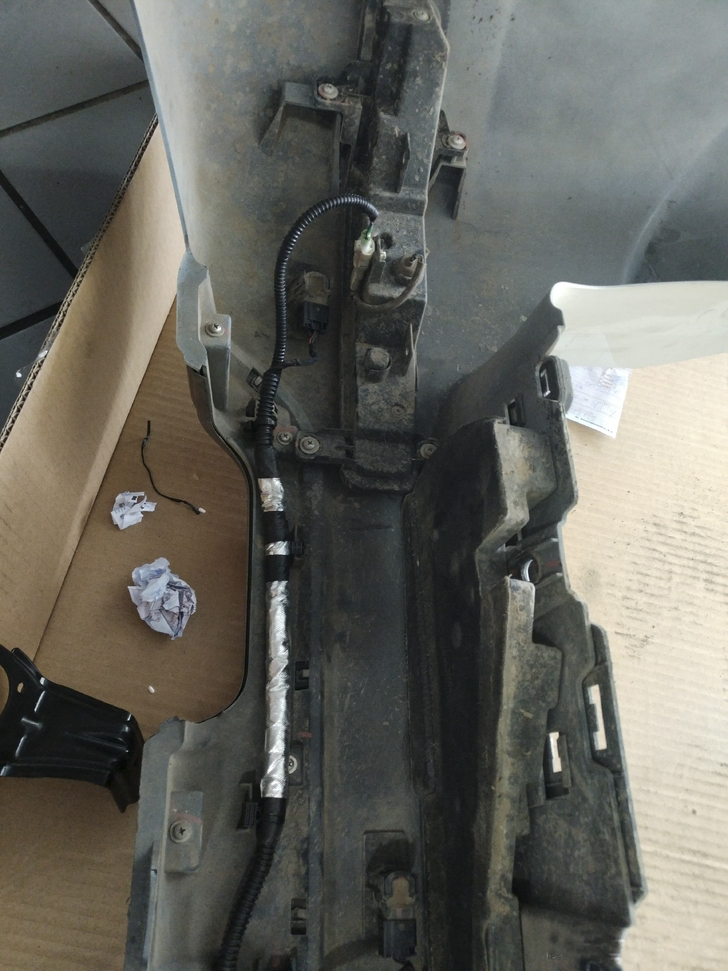

后杠的另一半  ( e) K8 ?6 ?$ ^$ T% o; Z+ k
排气孔这一定要有隔热措施,小心把线束烫坏了。
, n# A6 ~. H# [$ T! f- b2 G' Y! F1 M
打开后门,看,就是这个样子
7 R0 w1 E& w4 O0 \. [
打开后门的,样子 中央部分
6 b3 E' o6 k0 D3 d1 e, m

  b; H" x0 {/ u# Y5 p7 @
后杠还是比较结实的。在车友的一次事故中证实了,H9车掉下山沟后,杠摔裂了,车架都没变形。可见H9的大梁是很结实的。

5 U6 u" ~0 v  h

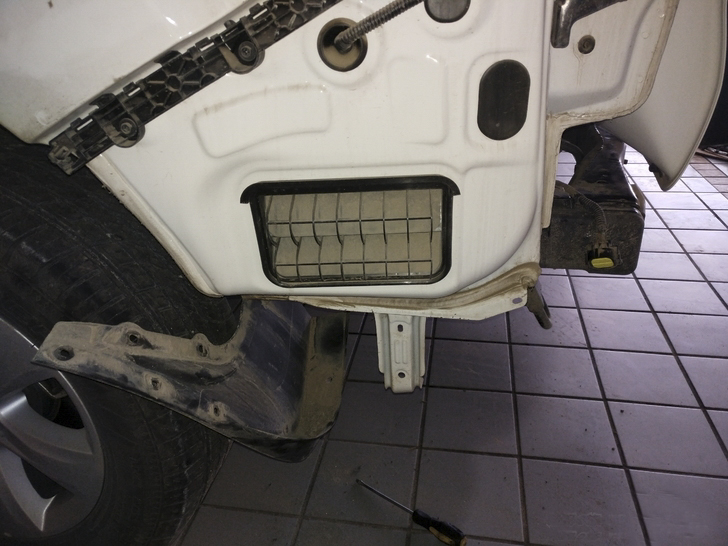

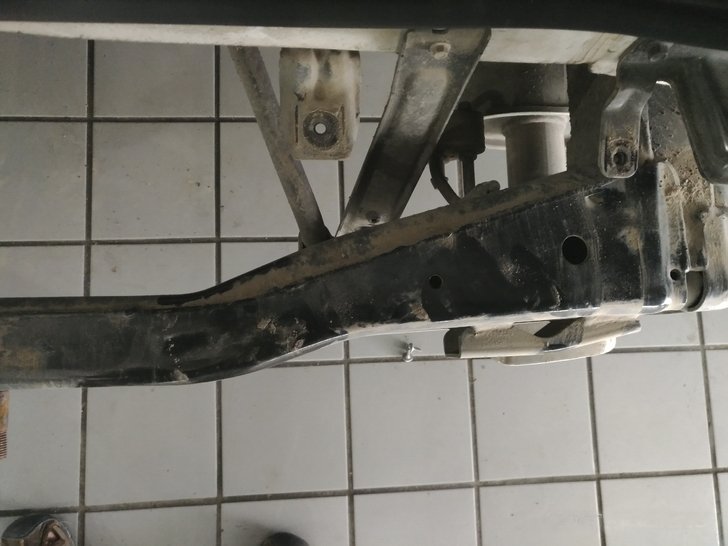

后杠下面往上看,右侧图
; a0 C, \% C& R$ F$ D0 b/ i

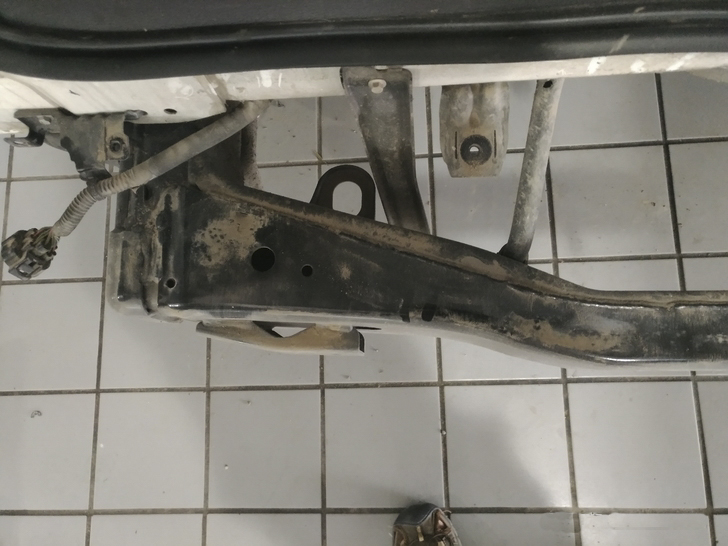

后杠下面往上看,左侧图。相当于眼睛从下往看,仰视图。  ' @3 z$ G7 v$ Z+ \; i
安装前要清扫一下尘土
/ }! k2 i# u+ V, D% q
这个是插口的固定的位置。母座
检查完毕 ,准备安装后杠。
, f* ~6 N' e6 S! H3 a: B
反复检查一下。卡子,螺丝,有没有遗漏没拧上的。 % r: L$ l  t+ m7 G

) Q0 H4 y* t6 l; T( t$ K' W安装完成的,杠内部照片。
1 n  A4 t  o: S
7 [) R; B; l2 I- S
安装完成的,杠内部照片。实际上,我们折腾半天也就是为了得到这个接口。原车后杠线束是没有这个的。有了这个拖车的灯就能同步了。  ! H+ I: ]9 r8 L( s" i  ]

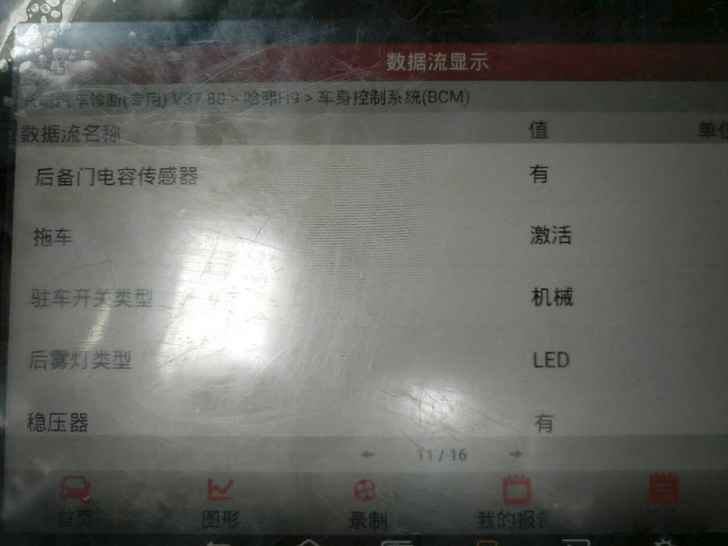

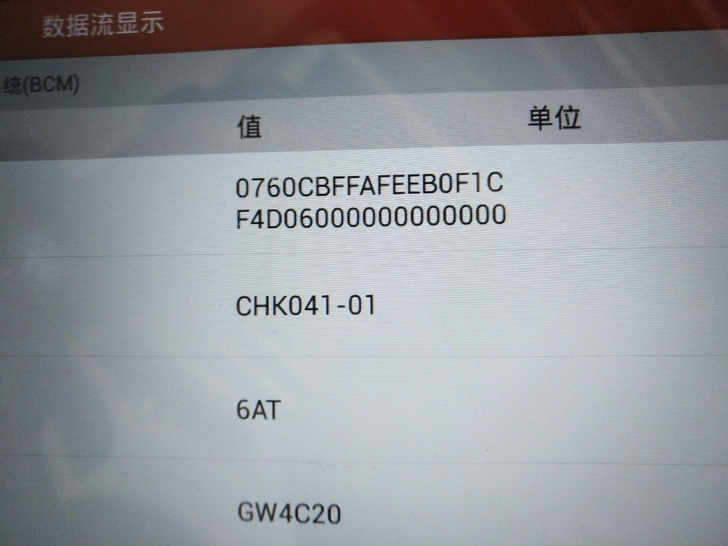

这是激活拖车接口的图。下一步准备激活接口。我的车是2015款的。17款以后的不需要激活了。但安装时需要确认一下。

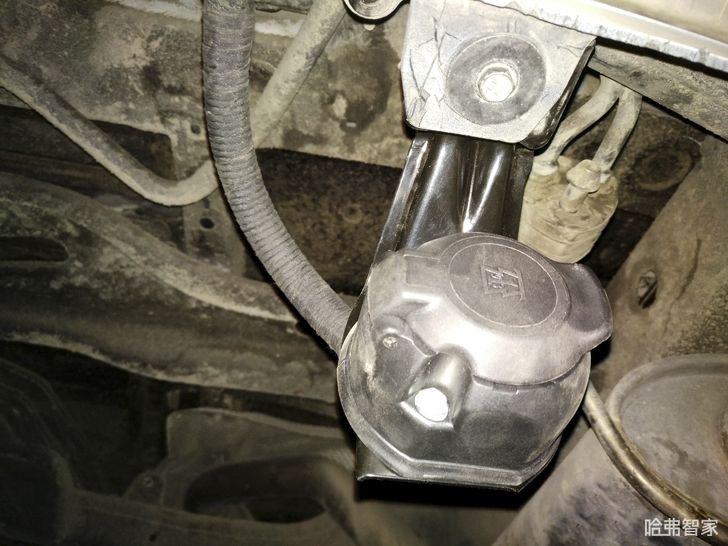

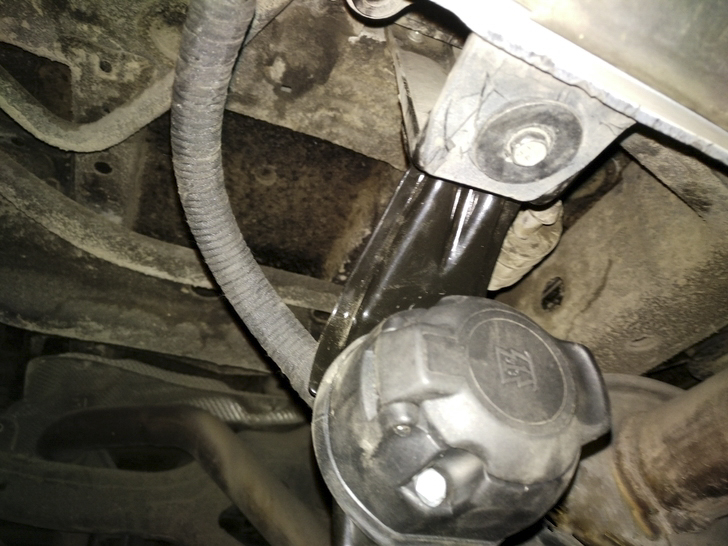

拖车接口安装好了。还是防水的。  6 ?" u% y& B* P

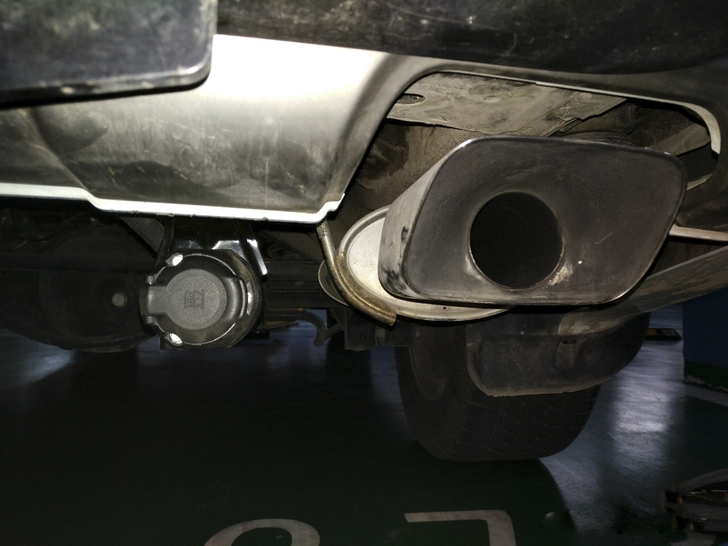

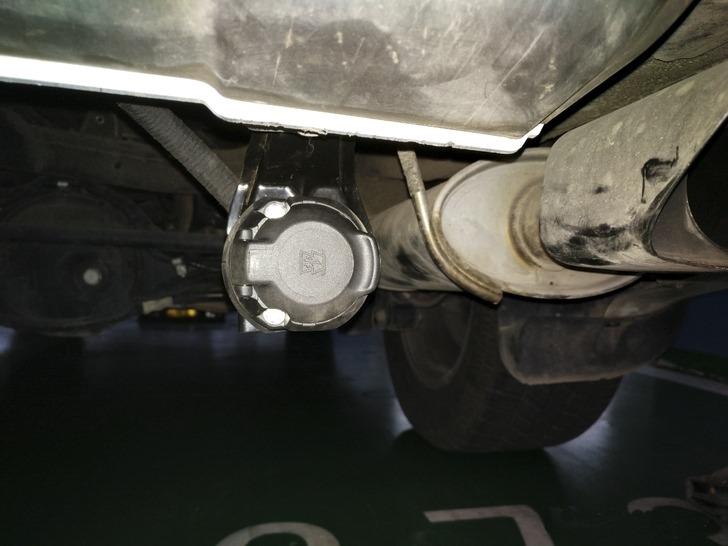

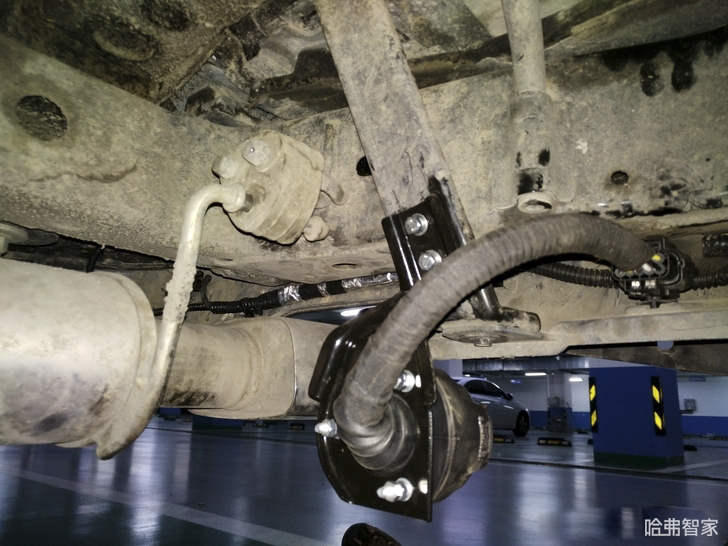

拖车接口安装好了。防水的。-低位置看。 和排气筒一般高。不影响车的通过性。
$ [7 e# g" _" R, n: V* X2 |
另一个细节图。  * I/ H% [; |3 k( m- _' e+ u8 E

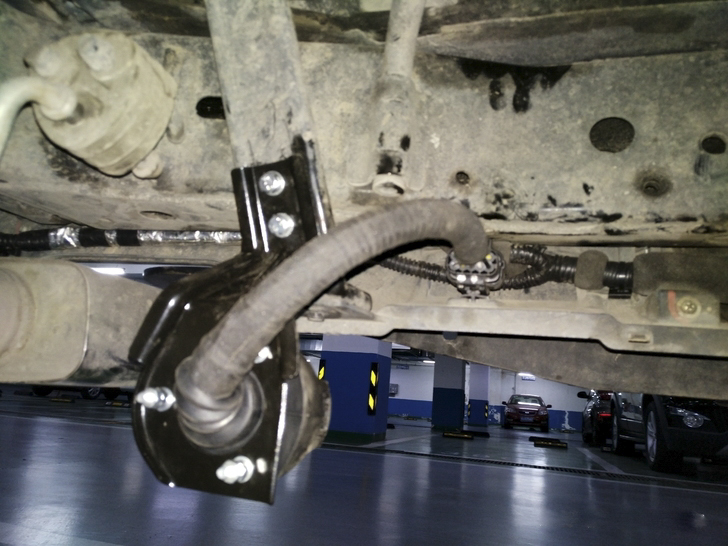

另一个细节图。 支架就固定在这里。个人还是建议2020款把这个接口带上。更人性化。
" u  }- h  j: U. f6 Q+ E  k
固定上螺丝。
" M. v( g3 D$ V6 {3 Z6 W
线束弯走的不要较劲。自然顺畅的拐过去。
& K4 M* j( l9 D6 y
看到了没?拖车接口已经激活了。拖车拉上中控台仪表就有显示了。
% {3 V. {6 v1 J) {

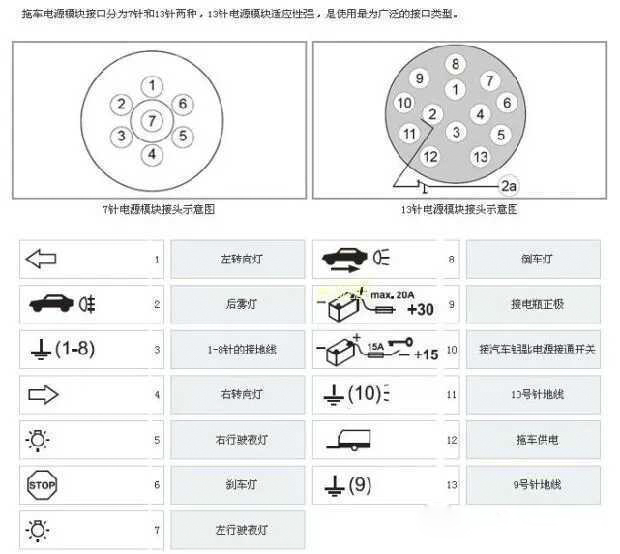

拖车大多为7针的。H9是13针的欧标的要转换一下。这是比较。当然也可以采用13针的。目前拖车用的多的是7针的插头。当然也有13针的。
" u8 O: S/ m) w3 A6 d
激活了
1 c3 b2 }/ }/ t. B6 `* X& _

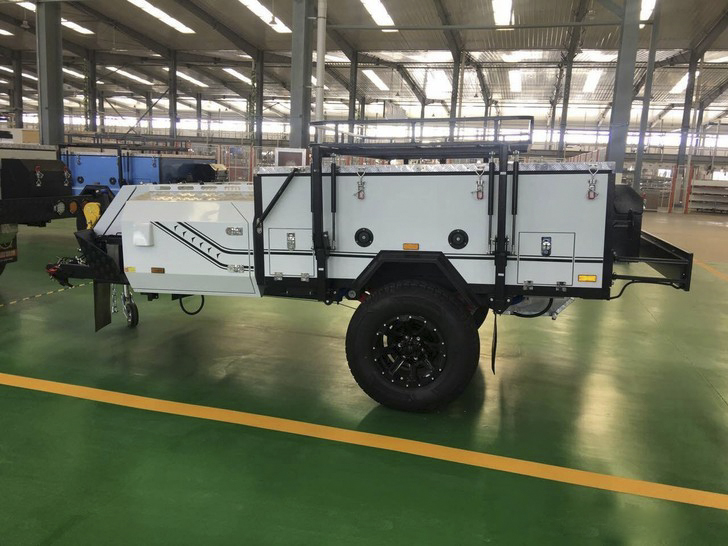

这是我的拖车,出口的UV2。  全铝车身的。不到700公斤。带电磁刹车。8 F7 F+ y# z0 X* s  k& X; \. i- _% B+ b: k
挂上拖车。
至此,整个哈弗H9加装拖车接口就完了。我个人建议自己动手,丰衣足食。真要是车有什么问题,自己心中也清楚。
这里需要注意。各个厂的拖车目前配的灯大多是LED的。当然也有卤素灯泡的。H9的欧标阻容性负载,是可以配卤素灯泡的。插上拖车自然灯就同步了。刹车,转向,雾灯,行车灯都可以的。
但问题来了,LED的拖车灯有的是不能同步的,比方H9踩下刹车了,拖车过几秒才亮,显然是不行的。转向也是一样。 需要加上假负载才能同步。即负载匹配的问题。当然这个各个厂的拖车LED灯不统一,也无法加统一的负载。要格外注意。
我这里也只是抛砖引玉而已,也许还有更好的方法,期待大家来发现。以后在H9的使用过程中,遇到问题希望多与大家沟通。
真心期待2020款的车,在后续改进中能加上拖车接口。
